いしかわファルテックは最先端のめっき加工技術でお客様のニーズにお応えします。

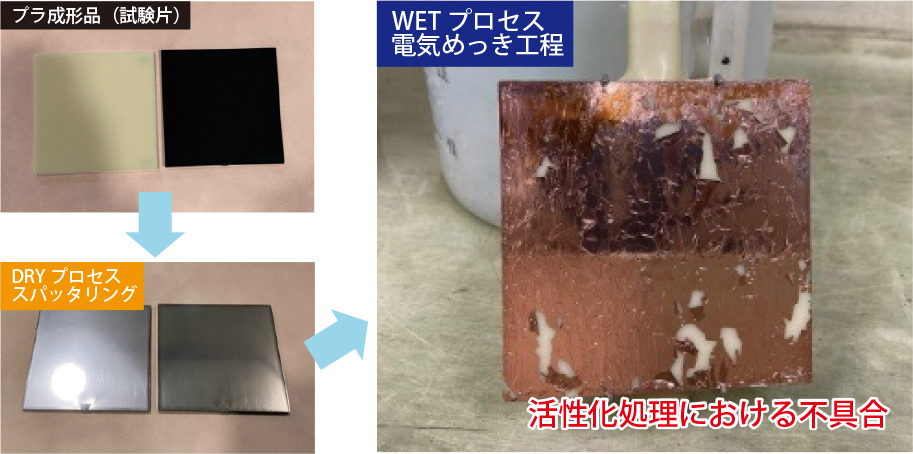

後工程となるウエットプロセス（電気めっき工程）において、「スパッタリング条件（膜質）×電気めっき条件」の条件設定によって、下記のような不具合が発生することを確認
・めっき液組成によるめっき剥離　　
・プラ-金属膜境界の密着力低下

多少のピット（ピンホール）等の皮膜表面の凹状欠陥は確認されたが、はがれや膨れ等の密着不良、ざら等の異物付着不良、光沢ムラやシミ等の外観不良は確認されなかった。

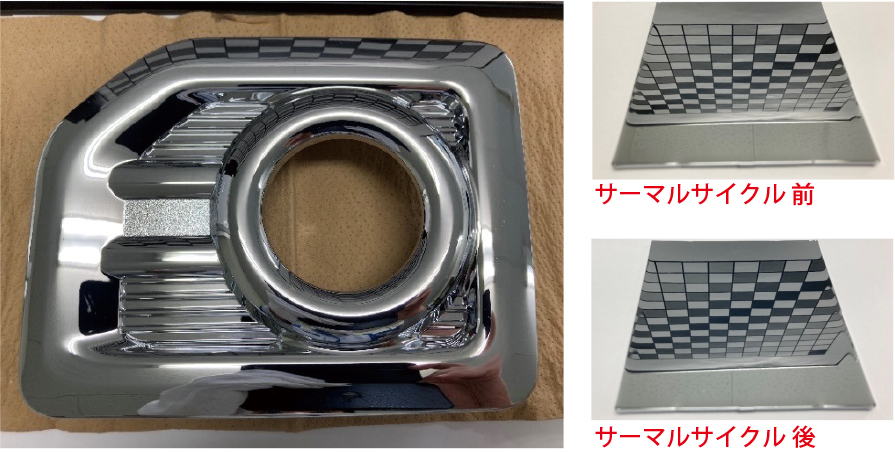

JIS等に示されている規格よりも厳しい条件で、サーマル試験を実施したが、試験後サンプルに、めっきの割れ、ふくれ、剥がれ、ゆがみ等の欠陥は確認されなかった。
